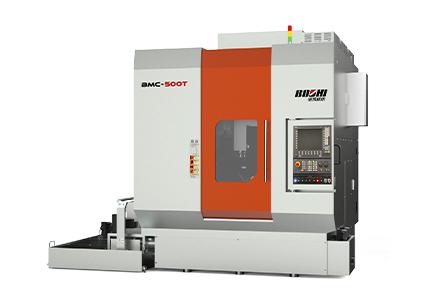

BMC-500T銑車復合加工中心是一款高檔復合加工設備，五軸四聯動機型，B軸采用1°分度齒盤鎖緊結構，適合復雜多面體零件的多角度加工。
產品特點：
1）五軸四聯動銑加工，復合立臥車削功能，一次裝夾，完成精密復雜零件加工，減少工作量；
2）高剛性箱型底座與滑臺，整機剛性高；
3）直線軸滾柱導軌，三軸均配有高精閉環檢測反饋系統，工作精度高。
4）銑削主軸與車削刀座相互獨立，車主軸最高轉速1500r/min，可以高速、強力車削；
5）銑主軸為內置電機，最高轉速20000r/min；
6）銑主軸、轉臺內置強制冷卻裝置，精度穩定好；
7）車銑共用32鏈式刀庫，結構緊湊、性能可靠；
8）內置雙螺旋排屑器、外置鏈式排屑器，帶鐵屑箱；
9）旋轉式操作面板、手持盒MPG使操作更加方便。
適用行業：
設備主要應用于復雜多面體零件等精密銑車復合加工，應用于汽車、刀具、高鐵、醫療器械、模具、IT 等制造業。
|
項目 |
單位 |
BMC-500T |
|
|
X軸行程 |
mm |
780 |
|
|
Y軸行程 |
mm |
500 |
|
|
Z軸行程 |
mm |
550 |
|
|
B軸傾角 |
度 |
±100×1° |
|
|
C軸分度角 |
度 |
360° |
|
|
工作臺大小 |
mm |
Φ400 |
|
|
工件最大尺寸 |
mm |
Φ400×400 |
|
|
允許工件最大重量 |
kg |
150 |
|
|
T型槽規格 |
|
14H8×5 |
|
|
銑削主軸轉速 |
r/min |
100-15000 |
|
|
100-20000（選項） |
|||
|
銑削主軸扭矩 |
Nm |
31 |
|
|
車削主軸扭矩 |
Nm |
529 |
|
|
銑主軸錐孔形式 |
|
BT40 |
|
|
車削刀具臺錐孔形式 |
|
BBT40（雙面接觸） |
|
|
快進速度 |
X、Y、Z軸 |
m/min |
48 |
|
B軸 |
r/min |
15 |
|
|
C軸 |
r/min |
50 |
|
|
進給率 |
X、Y、Z軸 |
m/min |
1～48 |
|
C軸（銑削） |
deg/min |
1～18000 |
|
|
C軸（車削） |
r/min |
30～2000 |
|
|
控制分辨率 |
X、Y、Z軸 |
mm |
0.001 |
|
B軸 |
° |
1 |
|
|
C軸 |
° |
0.001 |
|
|
精度JB/T10792.1-2007 |
X/Y/Z軸定位精度 |
mm |
0.005 |
|
X/Y/Z軸重復定位精度 |
mm |
0.003 |
|
|
B/C軸定位精度 |
″ |
28 |
|
|
B/C軸重復定位精度 |
″ |
16 |
|
|
銑主軸刀柄標準 |
BT40 |
MAS403 DIN69871 |
|
|
車削刀柄 |
|
BBT40（雙面接觸） |
|
|
拉釘標準 |
|
JIS B 6339 DIN69871 |
|
|
刀具數 |
把 |
32 |
|
|
最大刀具直徑 |
mm |
75（兩邊有刀） |
|
|
mm |
130（兩邊無刀） |
||
|
最大刀具長度 |
mm |
250 |
|
|
最大刀具重量 |
kg |
7.5 |
|
|
電源 |
kVA |
80 |
|
|
電壓 |
V |
AC380V±10% |
|
|
占地面積(L×W×H) |
mm×mm |
3025×3510×2735 |
|
|
機床重量 |
kg |
11500 |
|
